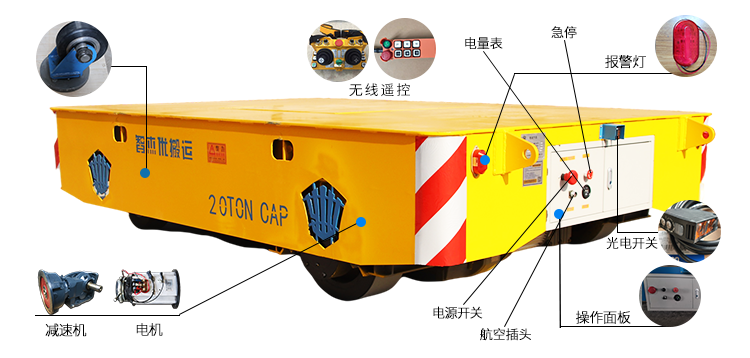

CWX無軌電動平車由電源、傳達機構、鋼結構承重架、轉向系統、行走機構、控制模塊以及故障診斷模塊組成。通常，我們選擇蓄電池、電纜、電機作為該系列車的動力總成，電源經過電器控制模塊系統，給牽引電機提供電力，實現無軌電動平車的啟動、停止、前進、后退和轉向記憶其他功能。
該系列車可實現360°原地旋轉。車上均配有警示和檢測裝置，遇到行人或障礙物立即報警并自動停止，配合全自動智能充電機。無軌轉運車上還可以加裝定位裝置、夾緊裝置、升降平臺等其他的輔助裝置以滿足不同場合的使用需求。該系列車可以裝配PLC 控制系統，實現完全自動化控制。
技術參數表 | ||||
序號 | 技術要求 | 無軌平車參數 | 備注 | |
1 | 額定載荷 | 16T | 不含自重 | |
2 | 使用環境 | -20 /45°C | ||
3 | 車架結構 | 臺面尺寸 | （長X寬X高） 3000mm*2000mm*500mm | |
車架 | 槽鋼、鋼板焊接 | 1套 | ||
臺面鋼板厚度 | 10mm | 整車箱梁結構通過鋼板焊接.形成整體大梁該結構牢固、載重量大，不易變形 | ||
整體車架 | 箱梁結構 | |||
鋼結構 | 箱梁、槽鋼、鋼板焊接 | |||
3 | 電器電控 | 電源 | 二相交流電：220V | |
控制電壓 | 24V | 控制回路電壓為國家標準 | ||
驅動器 | 變頻驅動器,該控制器驅動功能強大,保護功能極高,該控制器可檢測所有輸入和輸出報警功能,控制器自身可以進行調整和調整電機的轉速,剎車的時間，轉速的比 例。 |
美國進口 | ||
控制器 | 訂制控制器 | |||
集中總控 | PLC可給定車子前進后退左轉右轉加速減速和顯示車的運行狀態,該功能后期出現售后維修服務，廠家無需到現場去，直接可通過顯 |
| ||
示屏檢測車輛維修 | ||||
運行速度 | 0-20m/min | |||
操作方式 | 線控手柄+無線遙控 | 可通過搖控制轉向，利用搖桿增 加檔位。 | ||
遙控器 | 臺灣禹鼎 | |||
4 | 電池 | 充電電源 | 兩相交流電：220V | |
電池品牌 | 湖南豐日牽引免維護蓄電池 | 根據電池廂大小定制電池尺寸 | ||
電池 | 260AH | |||
充電時間 | 6-8小時 | 智能充電機自動檢測充電數據，充完電后自動斷 電 | ||
蓄電池充放電次數 | 不小于1000次 | |||
運行時間 | 3小時 | 載重滿負荷運行 | ||
智能充電機 | 30A |
充電電流平穩，安全可靠，電腦顯示屏可以顯示 充電狀態 | ||
5 | 車輪裝置 | 車輪輪距 | 2000mm | |
車輪數量 | 2主2備 | |||
驅動輪直徑 | 400mm | 鑄鋼輪芯 | ||
車輪數量 | 4個 | |||
鋼圈厚度 | 25mm |
鋼圈選用55號無縫鋼管自制鋼圈 | ||
包膠厚度 | 40mm |
聚氨酯為進口材質，日本三井品 牌。 | ||
車輪寬度 | 140mm | |||
包膠材質 | 進口聚氨酯 | |||
軸承座 | 標準角箱座 | 鑄鋼軸承座 | ||
軸承 | 洛陽軸承 | 鑄鋼深溝軸承、壓力軸承、錐形軸承、緊湊的軸承裝置，可以更好固定車輪承重 力更強 | ||
6 | 驅動裝置 | 驅動方式 | 減速機電機 | 上海長城 |
減速機 | 硬齒面3合1減速機 |
齒面沒有間隙，噪音小、效率高、使用壽命長 | ||
減速機數量 | 2臺 | |||
驅動電機 | 變頻直流電機 | |||
電機功率 | 3.5KW*2 |
| ||
電機配備電磁剎車*2 | ||||
電機配備溫度傳感器,實時反饋電機溫度及報警狀態 | ||||
電機配備霍爾編碼器,檢測電機的速度,為驅動器反饋數據,通過編碼器給定電機的轉速和控制電機 的扭矩大小,也可以給定電機的高 低速模式進行設定 | ||||
電機數量 | 2臺 | 常州寶羅 | ||
7 | 安全裝置 | 剎車方式 | 電磁制動 |
斷電自動剎車 |
平車保護 | 欠壓.過壓.過流.超載.一短路.低電量等防護 | |||
檢測裝置 | 檢測到障礙可自動停車 | 測距遠、***度高、分辨率高 | ||
急停 | 緊急急停開關 蘑菇頭急停開關 |
| ||
平車運行 | 進口驅動器，啟動、停車平穩緩慢無沖擊. | |||
電器保護 | 接觸器、電量表、熔斷器、電源開關等 | |||
報警裝置 | 聲光報警 | 聲光一體行走報警 | ||
8 | 電氣元件 | 急停 | 24V |
|
轉換開關 | 24V |
| ||
電量表 | 可檢測整車電壓 | |||
9 | 車體顏色 | 黃色+藍銀警示條標志 | ||
10 | 軸承 | 哈、瓦、洛軸承 | ||
11 | 起吊繩鉤 | 4個 | ||
